网络分析仪

E5061B ENA 矢量网络分析仪

E5061B ENA 矢量网络分析仪 丰富的测试仪选件,您可以选择最适合自身测试需求的配置:100 kHz 至 1.5 GHz/3 GHz,2 端口,50 或 75 Ω,传输/反射或 S 参数测试仪。

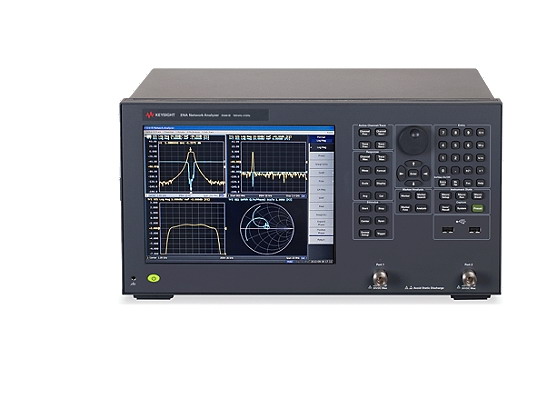

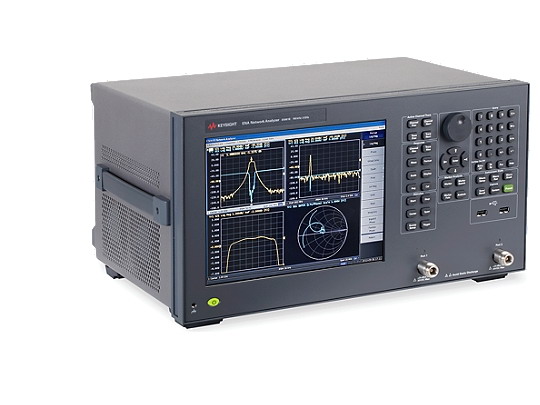

Keysight E5061B ENA 矢量网络分析仪



对产品有任何疑问或者需要帮助,请联系我们:

电话:021-6451 8399,6451 8680

邮箱:sales-cn@signalgroup.com.tw



主要特性和功能

丰富的测试仪选件,您可以选择最适合自身测试需求的配置:100 kHz 至 1.5 GHz/3 GHz,2 端口,50 或 75 Ω,传输/反射或 S 参数测试仪

使用低频-射频选件(选件 3L5/3L4/3L3)满足各类应用需求:5 Hz 至 3 GHz,2 端口,50 Ω,S 参数测试仪,增益相位测试端口,内置的直流偏置源

在单一仪器中整合了网络分析和阻抗分析两大功能,可以定制您的应用(选件 3L5/3L4/3L3 和 005)

          3y-warranty

Industry-leading 3 year warranty



射频元器件测试所需的稳定性能

E5061B-1




在增益相位测试端口上进行的 DC-DC 转换器环路增益测量:E5061B-3L5


E5061B-2



阻抗分析仪和矢量网络分析仪集于一体:E5061B-3L5,选件 005


E5061B-3



不同测试夹具上的电子元件测量:E5061B-3L5,选件 005


E5061B-4



适用于此产品的软件



网络分析仪软件

网络分析仪软件工具可对设计进行调查、表征和故障诊断

放大器、滤波器、混频器、材料、高速串行互连分析能力等

适用于 PNA、ENA 和 USB 网络分析仪

E5061B-5



用于 E5061B ENA LF-RF 矢量网络分析仪的阻抗分析选件(选件005)

为配有选件 3L3/3L4/3L5 的 E5061B ENA LF-RF 矢量网络分析仪提供阻抗分析功能

兼容各种不同的元器件测试夹具

能够对测试夹具进行校准/补偿

等效电路分析

E5061B-6


E5061B-010 时域分析/故障定位分析

对时域反射或传输响应进行全面的误差校正

可以利用低通或带通模式,执行最多 1,601 个点的测量

可以使用选通来减少多余的响应

E5061B-7



经常一起购买



射频校准套件(最高频率 13.5 GHz)

校准元件,专为 13.5 GHz 及以下频率的 VNA 产品系列提供精密校准而设计

包括机械校准套件和电子校准件

包括经济型和精密型校准套件,对 50 Ω 和 75 Ω 器件进行校准


E5061B-8


16201A 7 mm 端子适配器套件

该适配器可以用于连接 E5061B-3L5/3L4/3L4 低频-射频网络分析仪与 7 mm 测试夹具

E5061B-005 阻抗分析选件提供阻抗测量功能

能够兼容阻抗分析仪的各种元器件测试夹具


E5061B-9
