CX3300系列器件电流波形分析仪

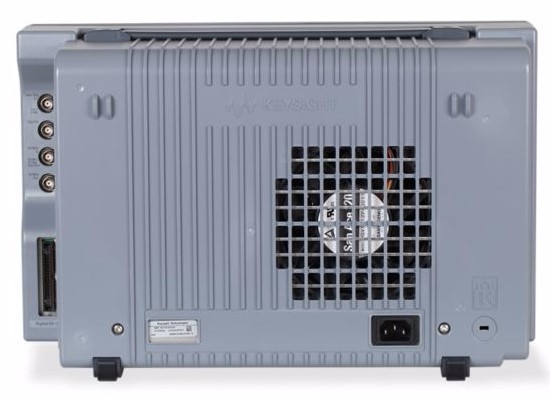

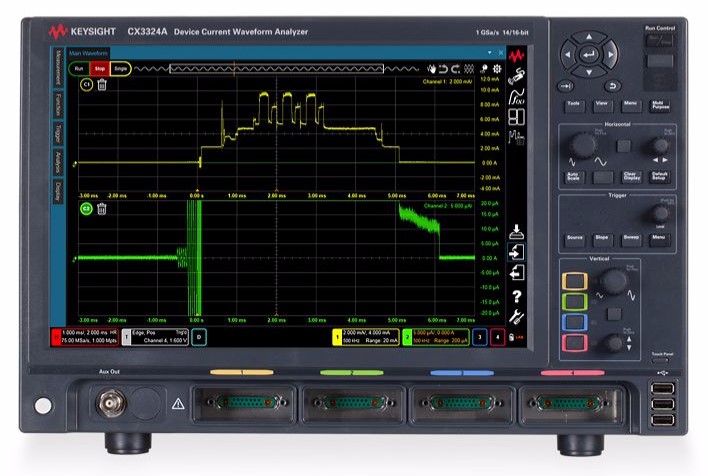

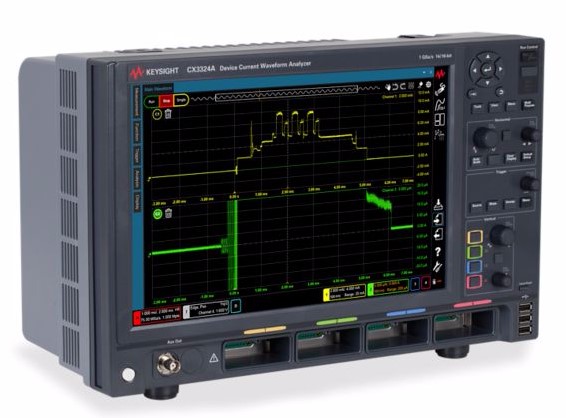

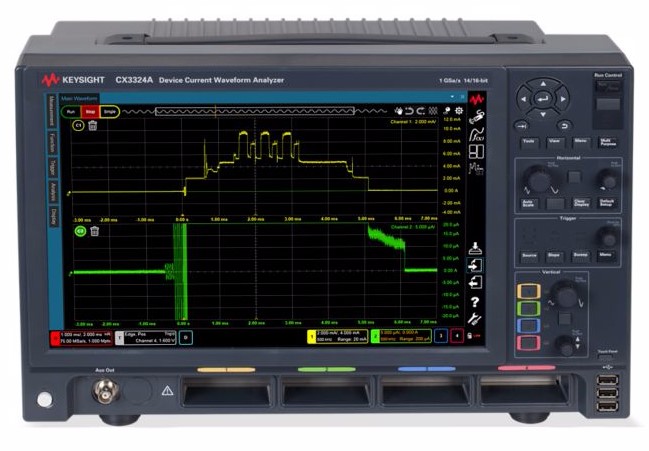

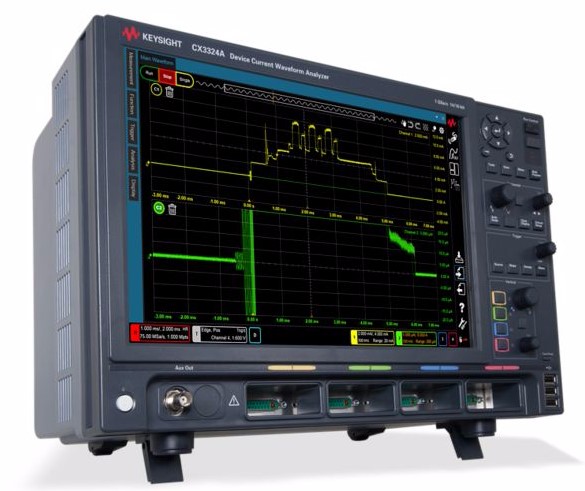

Keysight CX3324A 器件电流波形分析仪,1 GSa/s,14/16 位,4 通道

是德科技器件电流波形分析仪能够清晰而精确地显示此前无法测量或无法检测的电流波形。 CX3300 系列器件电流波形分析仪由主机和支持动态电流测量的专用传感器组成,能够分析从 100 pA 至 100 A 的电流。它拥有高达 200 MHz 的宽广带宽和 14 位或 16 位的动态范围。它还使您能以 16 位的分辨率测量动态电压。 对于物联网应用,您可以利用其高达 100 dB 的宽动态范围,测量低功率器件(包括休眠和激活两种状态)的电流曲线图,无需使用多台仪器或进行多次测量。 对于移动应用,其宽带宽和低噪声性能使您能够通过同一台仪器,测量 PDN(供电网络或配电网络)的电流曲线图,包括大的冲击电流和小的休眠电流。 对于先进的 NVM(非易失性存储器)器件开发,您可以通过它测量低电平的瞬态电流,其宽带宽和低噪声性能可以显示出器件的真实脉冲响应。 直观而先进的图形用户界面与触摸屏显示器相结合,使您无需学习厚厚的用户手册,便能快速开始进行电流波形测量。 凭借这些此前没有的特性和功能,这些器件电流波形分析仪能够深入分析电流和电压波形,扩大您在更低功率设计方面的优势。



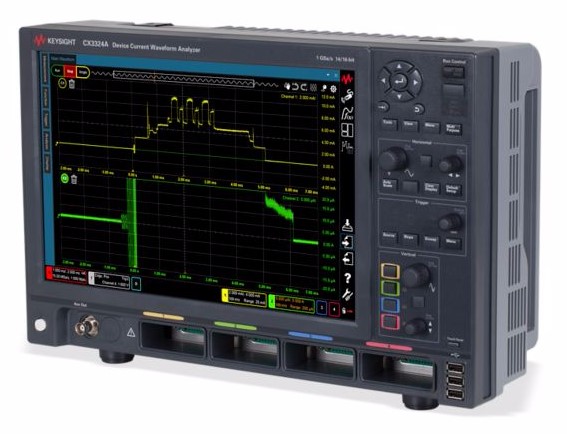

Keysight CX3324A 器件电流波形分析仪,1 GSa/s,14/16 位,4 通道


      CX3300 系列器件电流波形分析仪能够使用电流或差分传感器,以高达 200 MHz 的带宽和高达 1 GSa/s 的采样率捕获测得的电流波形。所捕获的测量波形分辨率达到 14 位或 16 位。为了保持电流和差分传感器的低噪声传感功能,这些主机经过精心设计,在如此宽的测量带宽下,尽量降低了噪声。

  WXGA 14.1 多点触控显示屏拥有足够大的面积来同时显示波形和分析结果。先进的 GUI(图形用户界面)和常用的测量功能可以大幅缩短新用户的学习时间。各种内置分析工具可以提高您的表征和调试效率,加快深入分析速度。

  CX3300 系列主机分为 2 通道和 4 通道型号,以便满足特定的应用、预算和数字通道功能要求。存储器深度和主机的最大带宽可以通过购买要求的许可证来升级。CX3300 系列主机的体积优势使其成为功能强大的新台式测量仪器。

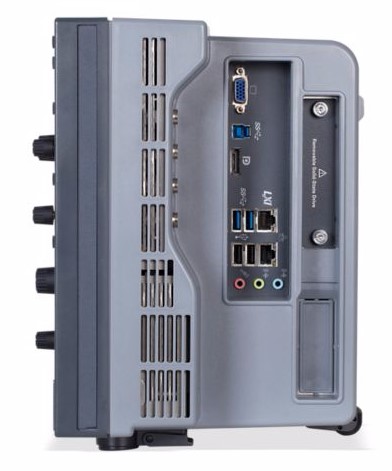

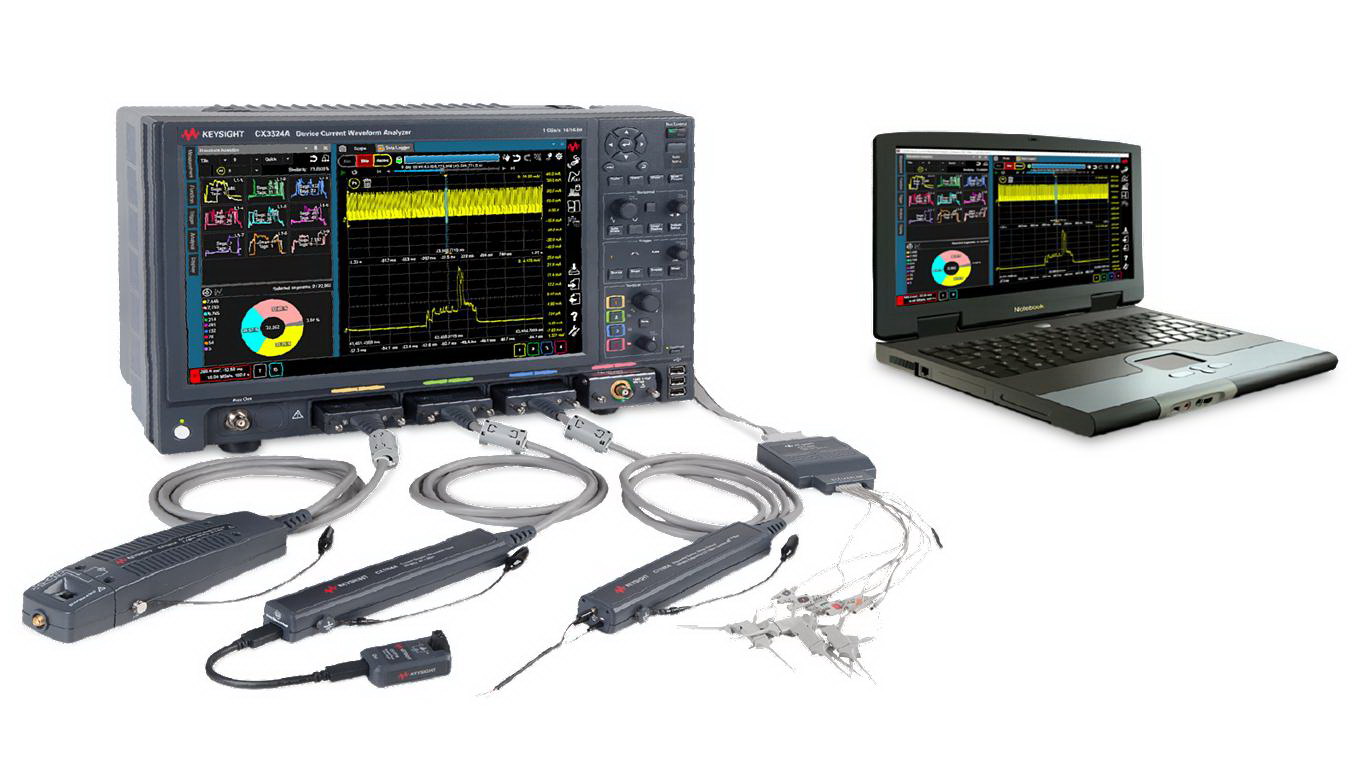

  CX3300 系列的专用附件是低噪声电流传感的核心。5 种不同类型的电流和差分传感器覆盖从 100 pA 到 100 A 的宽广测量范围,并拥有高达 200 MHz 的宽带宽。传感器头产品可以为电流传感器提供方便而可靠的被测器件连接。借助低噪声无源探头接口适配器,您可以使用示波器的通用无源探头、以 14 位和 16 位分辨率测量动态电压。这个 4 通道主机可以容纳 8 个数字通道,每个数字通道的输入阻抗为 10 MΩ。


主要特性与技术指标


主机功能特性

为电流和差分传感器以及无源探头接口适配器提供 4 个模拟通道

带宽选件:50 MHz、100 MHz、200 MHz

存储器深度选件:4 Mpts/通道、16 Mpts/通道、64 Mpts/通道、256 Mpts/通道

WXGA 14.1 英寸多点触控电容屏


测量功能

14 位或 16 位动态范围

经过优化,能够采集低噪声电流传感器的输出

1 GSa/s 采样率和 200 MHz 最大带宽

提供常见的触发类型和算术运算功能


可以使用的电流和差分传感器与适配器(可选附件产品)

电流传感器:CX1101A、CX1102A、CX1103A、CX1104A

差分传感器:CX1105A

适配器:CX1151A

数字通道:CX1152A(仅适用于 CX3324)


分析功能

可以在 “任何地方” 进行缩放,深入分析波形

自动功率和电流分析工具

统计分析:直方图、CCDF

频谱分析(FFT)


描述

CX3324A 是一款 4 通道主机,支持工程师和研究人员用 2 个以上通道进行电流波形测量。它使用一个无源探头接口(CX1151A)及一个电流传感器(CX1101A、CX1102A、CX1103A、CX1104A)或差分传感器(CX1105A),便能进行功率测量。另外还提供多种带宽选件(50 MHz、100 MHz 和 200 MHz)和存储器深度选件(每通道 4 Mpts、16 Mpts、64 Mpts 和 256 Mpts)。CX3300 用户如需更高性能,可以同时升级带宽和存储器深度选件。8 通道数字通道(CX1152A)可以与这个 4 通道型号结合使用,让您获得更大的触发灵活性。
